1 結構及安裝說明

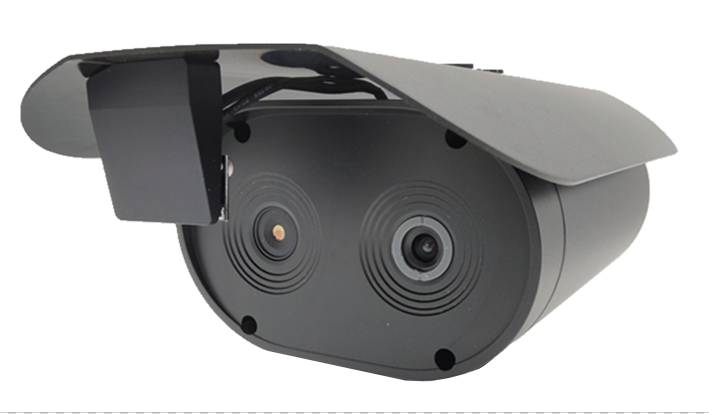

1.1 儀器外形

1.2 安裝說明

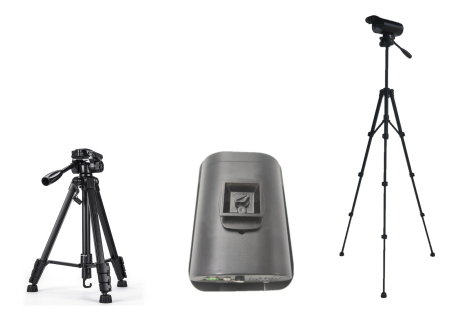

1.2.1 三腳架安裝

打開三腳架包裝箱，取出三腳架及三腳架配件，擰在設備底部對應螺絲孔。

　　　　　　　

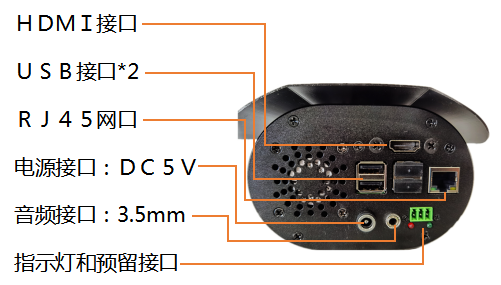

1.2.2 接口說明

HDMI接口：顯示設備接入

電源接口：連接5V直流電源

音頻接口：3.5mm音頻接口（可選HDMI或3.5mm作為聲音輸出）

USB接口：接外設

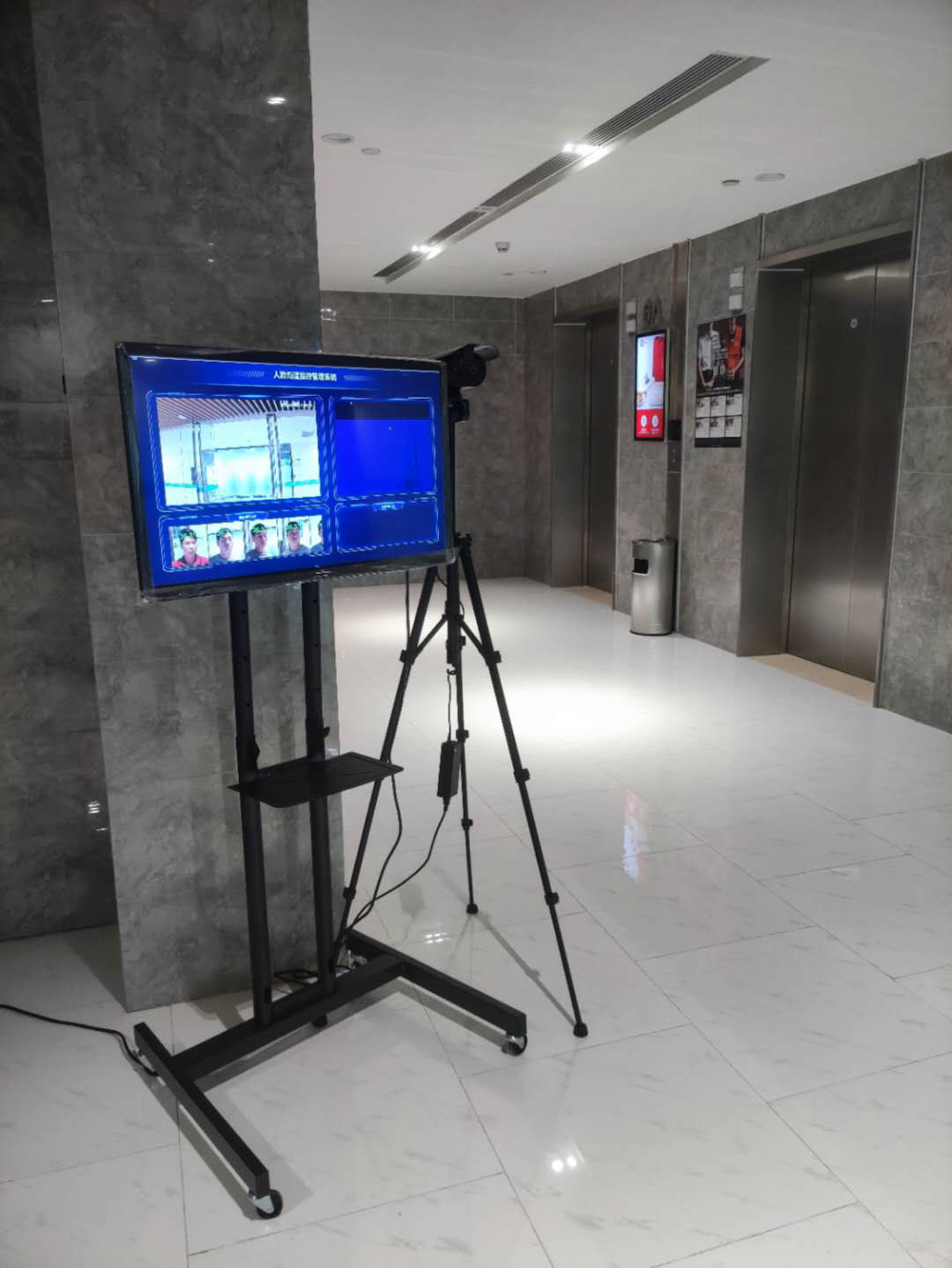

1.2.3 安裝后實景示例

2  設備操作說明

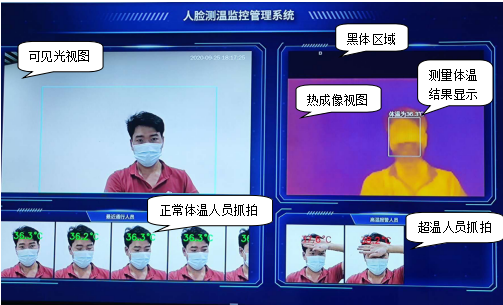

2.1 測溫主界面

系統啟動后會自動進入測溫界面。

軟件主界面分為測溫區域與圖像顯示區域。

1. 可見光實時視頻顯示區；

2. 紅外熱成像實時視頻顯示區；

3. 正常體溫通行抓拍顯示區；

4. 超溫人員抓拍顯示區：當檢測到有超過報警設定溫度的人員時，會自動抓拍顯示，并提示報警聲。

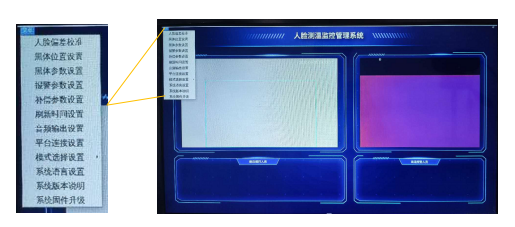

2.2 菜單：接上鼠標－點擊左上角“菜單”－調出相關功能設置項。

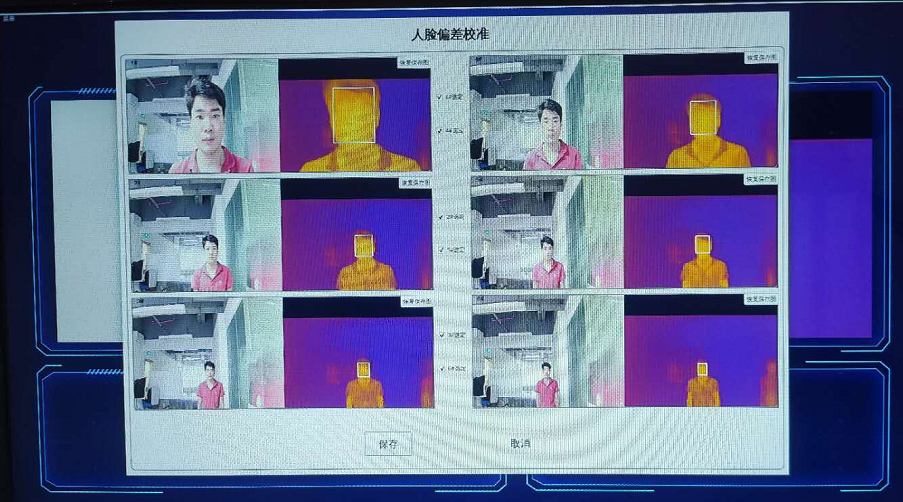

2.2.1人臉偏差校準（出廠設置完成）

如熱成像畫面人臉框不在人臉中間，則需進行人臉偏差校準，如下圖，共6個測溫位置，由近到遠，選擇相同位置的框左右調整。

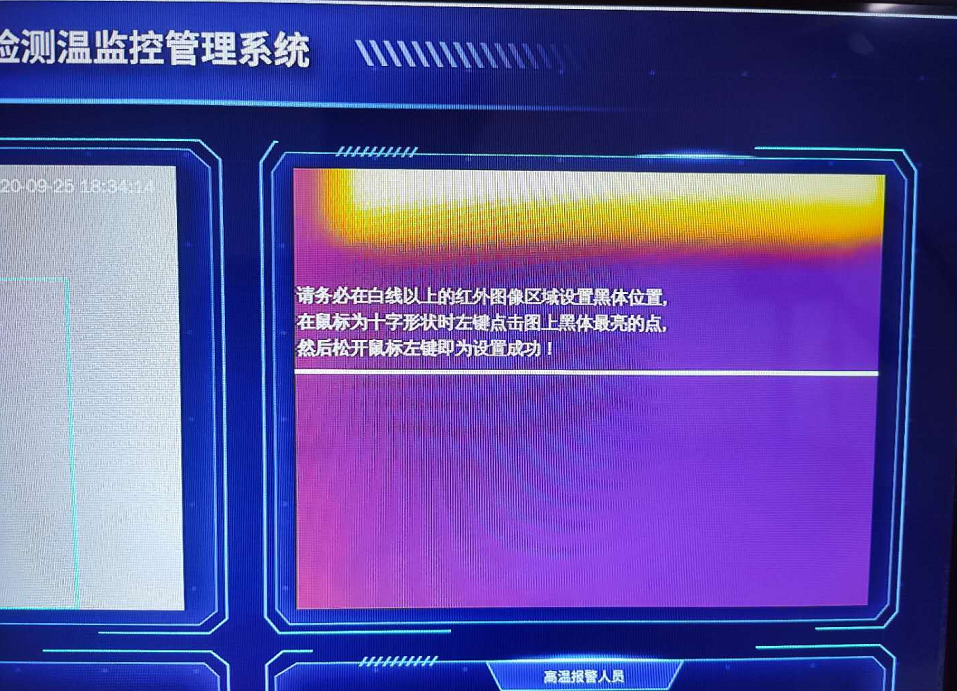

2.2.2黑體位置設置（出廠設置完成）：選擇黑體位置設置，按熱成像畫面提示調節。

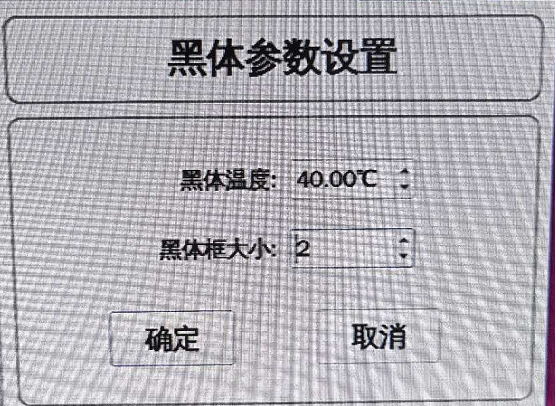

2.2.3 黑體參數設置（出廠設置完成）

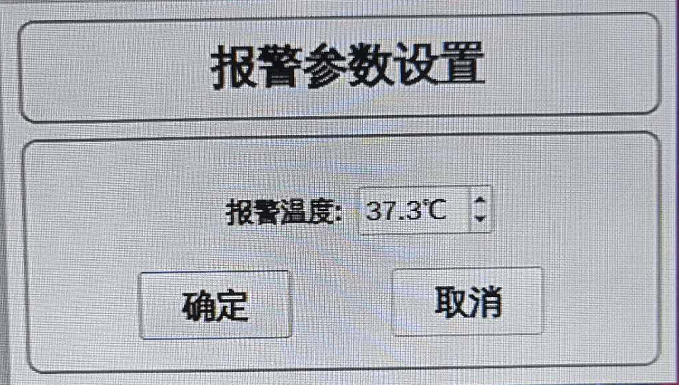

2.2.4 報警參數設置

默認設置的報警溫度為37.3°，如需更改：菜單-報警參數設置調節。

2.2.5 補償參數設置（重要）

此設置根據現場環境更改

如熱成像背景非高溫時，選正常模式；

如熱成像背景高溫時，選高溫環境；（額溫模式，外界對測溫的影響小，一般放置在室外環境，或者相機正對室外等高溫背景）

如現場測出溫度跟體溫槍測出溫度偏差較大，需要設置此選項。

1. 首先將補償模式勾取消（真實溫度）。

2. 看此時測出的溫度數值，如35.5°，此時調節補償參數設置為+1℃

（如需設置，請聯系技術人員）



2.2.6 刷新時間設置：界面下方正常通行人員和高溫報警人員默認刷新時間2分鐘，如需更改，菜單-刷新時間設置

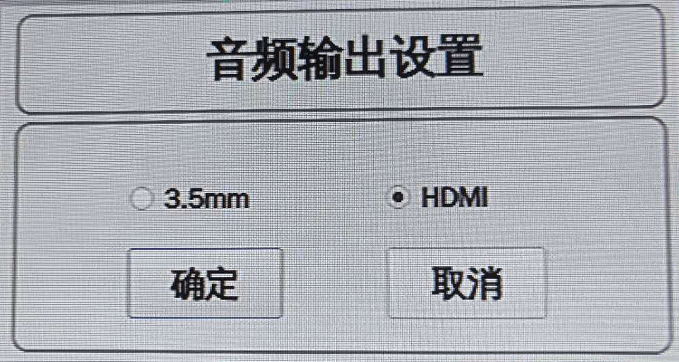

2.2.7 音頻輸出設置

此選項為音頻輸出接口，如輸出線為HDMI-HDMI線，則可以選擇HDMI輸出，若信號線為HDMI-VGA線時，可以選擇3.5MM輸出，此時可以接3.5mm的喇叭作為報警輸出。

2.2.8 平臺連接設置（如需請聯系技術人員）

2.2.9　模式選擇設置：如設備安裝在安檢門上使用，請切換安檢門模式。

2.2.10系統語言設置：測溫界面語言設置簡體中文、英文可選（系統語言需訂制）

2.2.11　系統版本說明

2.2.12　系統固件升級（如需請聯系技術人員）

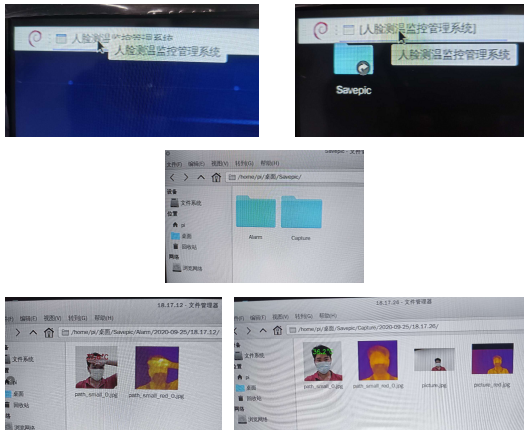

3 正常、高溫人員照片

鼠標往屏幕上邊緣移動，點擊“人臉測溫監控管理系統”收起測溫界面，在桌面左上有一個文件夾名為，雙擊“Savepic”,“Alarm”為超溫報警照片記錄，“Capture”為所有測溫照片記錄。

4  使用注意事項

(1) 測溫設備開機后，大約有5-10分鐘左右的預熱時間。

(2) 系統軟件出廠安裝完成，現場使用時直接開機即可，內部文件請勿修改刪除，否則軟件將無法運行。

(3) 系統連續運行時間建議為12小時，超過12小時建議關閉電腦、切斷電源總開關后重新開機。

(4) 有效距離0.5米-4米，最佳測溫距離0.5-2.5米。

5 獲取更多信息

本使用說明將指導您使用您的熱成像測溫儀，如需獲取更多的幫助信息，可以向廠家尋求技術支持。
